Дизайнер SOFIA LAB
Система Пенал - решает проблему экономии пространства. Дверь при открывании плавно перемещается внутрь стены в специальную предустановленную на этапе монтажа кассету, освобождая место и давая возможность разместить возле проема любые предметы интерьера.
Достоинства
- равномерное движение полотна обеспечивают нижний направляющий профиль и напольный контроллер, полностью скрытые под полотном, не заметные ни в закрытом, ни в открытом положении;
- дверь поставляется полностью готовой к установке, со всеми необходимыми пазами, выполненными на производстве на высокоточном оборудовании с программным управлением, полностью укомплектованной фурнитурой;
- система не нуждается в направляющих, установленных на пол, проем полностью свободен;
- скрытая раздвижная дверь обеспечивает воздухо- и шумоизоляцию, поскольку обрамление пенала и коробка снабжены специальными уплотнителями;
- в комплект входит замок и запирающее устройство.
Совместимые коллекции
Пенал Light
Модели 10, 09 коллекции дверей Light, могут быть установлены на сдвижной системе пенал.
Стандартные размеры:
Ширина: 600, 700, 800, 900
Высота: 2000 мм, 2100 мм
Нестандартные размеры:
Высота от 1900 до 1990
От 2010 до 2090
От 2110 до 2300 шаг 10 мм
Пенал Classic
Все модели коллекции Classic могут быть установлены на сдвижной системе Sofia Пенал.
Стандартные размеры:
Ширина: 600, 700, 800, 900
Высота: 2000 мм, 2100 мм
Нестандартные размеры:
Высота от 1900 до 1950
2050, от 2150 до 2300 шаг 50 мм
Пенал Original
Все модели коллекции Original могут быть использованы на сдвижной системе Sofia Пенал.
Стандартные размеры:
Ширина: 600, 700, 800, 900
Высота: 2000 мм, 2100 мм
Нестандартные размеры:
Ширина 1000 мм (1000 – только модели 1,2,3)
Высота от 1900 до 1990
От 2010 до 2090
От 2110 до 2300 шаг 10 мм
Коллекция Infinity
Модель 84
Варианты облицовок
- Вулкано, кортекс
- Пепельный шелк
- Кедр, кортекс
- Дуб омбре, кортекс
- Дуб каменный, кортекс
- Haute (149)
- Hipster (145)
- Портопало (140)
- Байдар (143)
- Белый клен, кортекс (17)
- Белый лак, акрилат (78)
- Белый лак, Структурато (78СТ)
- Ваниль, кортекс(50)
- Венге, кортекс(45)
- Венге, шпон (06) матовый
- Выбеленный дуб, шпон (81)
- Джерси, кортекс (49)
- Дуб натуральный, брашированный, шпон (39)
- Колхида (144)
- Лен, кортекс (26)
- Ноктюрн (148)
- Опал (74) акрилат глянцевый, матовый
- Орех, шпон (88)
- Орех каналетто, кортекс (19)
- Сандал, кортекс (46)
- Светлый дуб (03) шпон, матовый
- Серый шелк (57)
- Силенцио (146)
- Тёмный дуб, шпон (04) матовый
- Тироль (141)
- Тополь, кортекс (23)
- Тукулан (142)
- Белый шелк (90)
- Элегия (147)
- Юта, кортекс (48)
- Ясень бежевый брашированный (43)
- Ясень белый, брашированный шпон (35)
- Ясень серый брашированный (42)
- Ясень чёрный, брашированный, шпон (36)
- Варианты стекол
- Бронза зеркальная (ЗБС)
- Прозрачная бронза (БПС)
- Прозрачное зеркальное (ПЗС)
- Прозрачное (ПС)
- Сатинато бронзовое (БС)
- Сатинато матовое люкс (МС)
- Серебристо бронзовое
- Серебро (СРС)
- Черное (ЧС)
- Tриплекс зеркальный(ЗС)
- Зеркальное (ЗГС)
- Триплекс зеркало (ЗЗС)
Конструкция
- одностворчатая
- двустворчатая двери (Для коллекций Original – модели 01,02,03,04,07; BRIDGE модели 71,72,73,75; Light – модели 10,105,106,107; Мастер и Маргарита – модели 41,42; 1000 линий.)
Отделки: шпон, кортекс, лак, шелк.
Варианты исполнения скрытых раздвижных дверей:

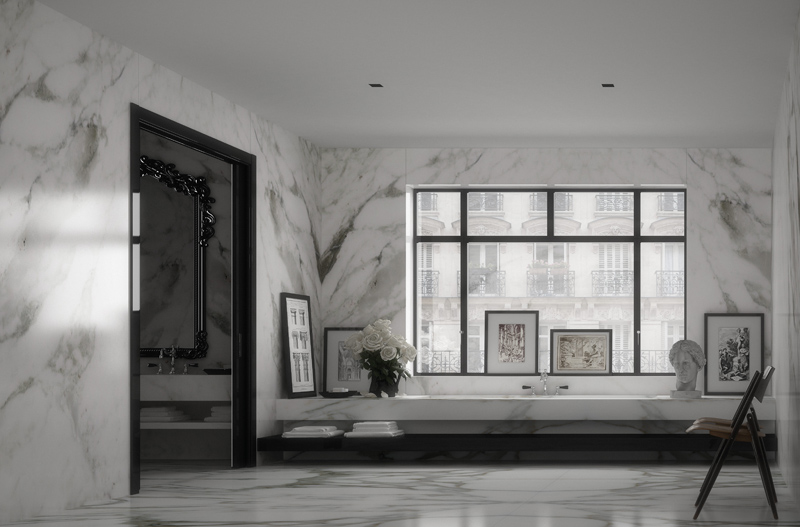

Одностворчатые раздвижные двери

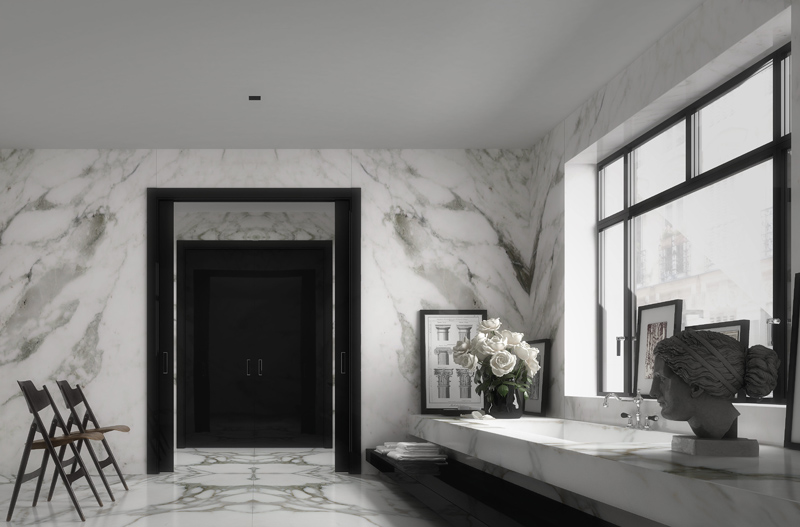

Двустворчатые раздвижные двери

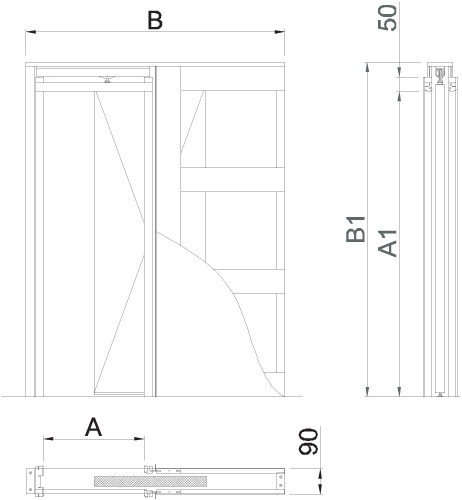

Таблица соответствия размеров дверных полотен и проемов для раздвижной двери
|
Размер полотна, ширина/высота, мм |
Размер светового проема, AxH1, мм |
Размеры блока пенала, СхH, мм |
Рекомендуемый размер монтажного проема, мм |
|---|---|---|---|
| 600x1900 | 585x1900 | 1311х2040 | 1330x2050 |
| 700x1900 | 685x1900 | 1511х2040 | 1530x2050 |
| 800х1900 | 785х1900 | 1711х2040 | 1730х2050 |
| 900х1900 | 885х1900 | 1911х2040 | 1930х2050 |
| - | |||
| 600x2000 | 585х2000 | 1311х2140 | 1330х2150 |
| 700x2000 | 685х2000 | 1511х2140 | 1530х2150 |
| 800x2000 | 785х2000 | 1711х2140 | 1730х2150 |
| 900x2000 | 885х2000 | 1911х2140 | 1930х2150 |
| - | |||
| 600x2100 | 585х2100 | 1311х2240 | 1330х2250 |
| 700x2100 | 685х2100 | 1511х2240 | 1530х2250 |
| 800x2100 | 785х2100 | 1711х2240 | 1730х2250 |
| 900x2100 | 885х2100 | 1911х2240 | 1930х2250 |
| - | |||
| 600x2200 | 585х2200 | 1311х2340 | 1330х2350 |
| 700x2200 | 685х2200 | 1511х2340 | 1530х2350 |
| 800x2200 | 785х2200 | 1711х2340 | 1730х2350 |
| 900x2200 | 885х2200 | 1911х2340 | 1930х2350 |
| - | |||
| 600х2300 | 585х2300 | 1311х2440 | 1330х2450 |
| 700х2300 | 685х2300 | 1511х2440 | 1530х2450 |
| 800х2300 | 785х2300 | 1711х2440 | 1730х2450 |
| 800х2300 | 885х2300 | 1911х2440 | 1930х2450 |
| - | |||
| 600+600x1900 | 1180x1900 | 2510х2040 | 2530x2050 |
| 700+700x1900 | 1380x1900 | 2910х2040 | 2930x2050 |
| 800+800х1900 | 1580х1900 | 3310х2040 | 3330х2050 |
| 900+900х1900 | 1780х1900 | 3710х2040 | 3730х2050 |
| - | |||
| 600+600x2000 | 1180x2000 | 2510х2140 | 2530x2150 |
| 700+700x2000 | 1380x2000 | 2910х2140 | 2930x2150 |
| 800+800x2000 | 1580x2000 | 3310х2140 | 3330x2150 |
| 900+900x2000 | 1780x2000 | 3710х2140 | 3730x2150 |
| - | |||
| 600+600x2100 | 1180x2100 | 2510х2240 | 2530x2250 |
| 700+700x2100 | 1380x2100 | 2910х2240 | 2930x2250 |
| 800+800x2100 | 1580x2100 | 3310х2240 | 3330x2250 |
| 900+900x2100 | 1780x2100 | 3710х2240 | 3730x2250 |
| - | |||
| 600+600x2200 | 1180x2200 | 2510х2340 | 2530x2350 |
| 700+700x2200 | 1380x2200 | 2910х2340 | 2930x2350 |
| 800+800x2200 | 1580x2200 | 3310х2340 | 3330x2350 |
| 900+900x2200 | 1780x2200 | 3710х2340 | 3730x2350 |
| - | |||
| 600+600х2300 | 1180х2300 | 2510х2440 | 2530х2450 |
| 700+700х2300 | 1380х2300 | 2910х2440 | 2930х2450 |
| 800+800х2300 | 1580х2300 | 3310х2440 | 3330х2450 |
| 900+900х2300 | 1780х2300 | 3710х2440 | 3730х2450 |
Особенности монтажа
При подготовке к монтажу важно учесть размер монтажного проёма , часть которого после монтажа будет зашита. Кассета пенала устанавливается на высоту чистовго пола. Для крепления кассеты пенала важно предусмотреть закладные по боковым сторонам пенала и сверху. Верхняя закладная должна быть хорошо закреплена и исключать возможность смещения или прогиба, поскольку именно к ней будет крепится направляющий профиль, удерживающий основной вес перемещаемого полотна.
Комплектация
- дверное полотно с выполненными пазами для установки замка и ручек;
- комплект ручекКомплект ручек с запирающим устройством AGB (Италия);
- замок AGB;
- нижняя направляющая и напольный контроллер;
- комплект кареток, направляющих и креплений к ним;
- универсальный комплект пенала и крепления к нему;
- комплект обрамления пенала;
- комплект наличника.
Sofia не закупает системы у массовых поставщиков, а разрабатывает их вместе с производителями систем в Европе доводя до идеального технического и эстетического состояния. Система Sofia Пенал выпускается в Европе по штампам и матрицам Sofia.
Особая структура направляющего рельса с множеством внутренних рёбер жёсткости из специального сплава алюминия обеспечивает мягкость хода тяжёлых створок (весом до 250 кг) и отсутсвие скрипов и шумов.
Литая каретка с высокоточными игольчатыми подшипниками не изнашивается, гарантируя долгие годы работы системы и беззвучное плавное скольжение створок.
Сдвижная система Пенал комплектуется только моделями из коллекций Софья.
Межкомнатная раздвижная дверь-пенал Sofia – это максимально удобная система, позволяющая значительно экономить пространство. При открывании полотно плавно перемещается внутрь стены в установленную кассету. Межкомнатная дверь-пенал – практически невидима, так как ее направляющие скрыты в верхней части стены.
