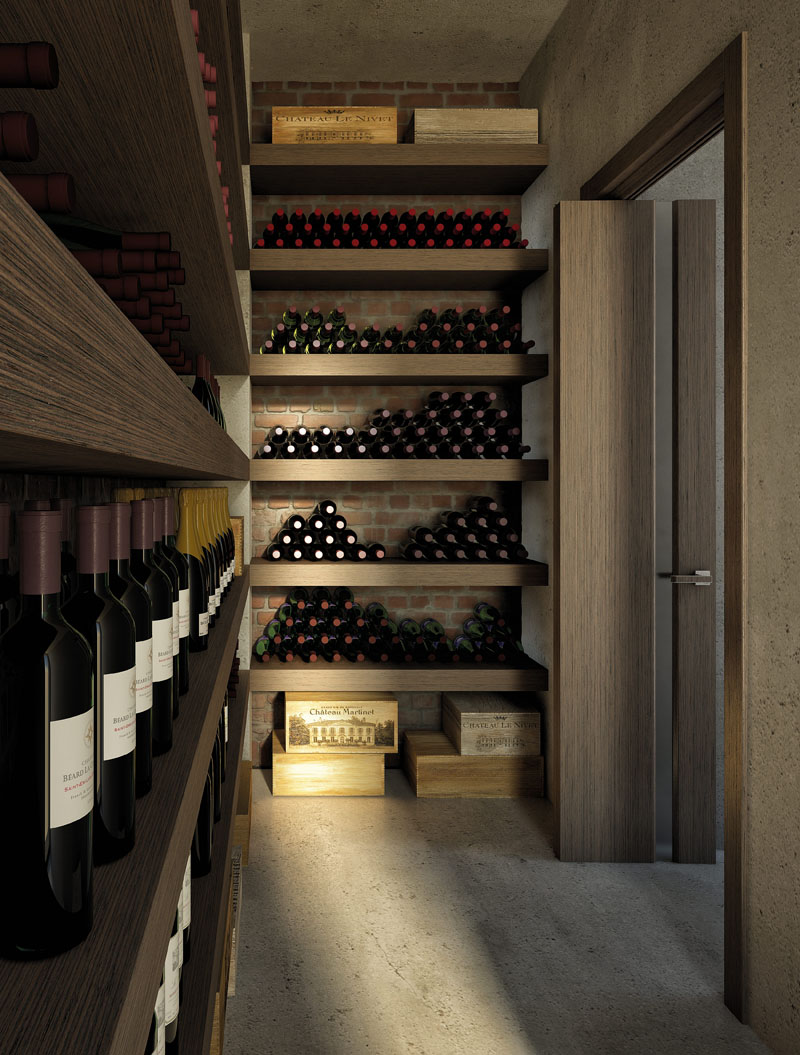

Книжка - система открывания двери, при которой полотно складывается на две части внутри проема и сдвигается в сторону при открытии. Механизм у данной системы скрытый, дверное полотно скользит исключительно плавно и бесшумно. Данная система может быть выполнена как с одной, так и с двумя створками.
Конструкция

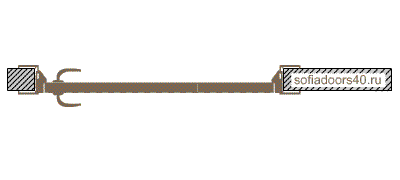

- одностворчатая

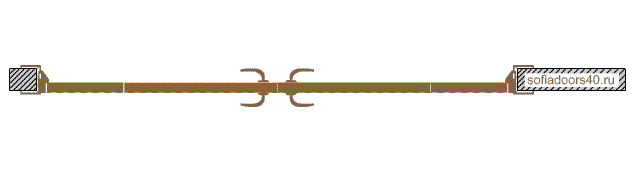

- двустворчатая двери.
Сторонность дверей
Для этой системы обязательно указывается сторонность двери: правая или левая.
Ширина полотна в системе Книжка в открытом положении
Ширина дверного полотна, мм |
Ширина полотна в системе Книжка в открытом положении, мм |
600 |
398,5 |
700 |
498,5 |
800 |
532,5 |
Дверь-книжка. Соотношение размеров полотен и проемов
Полотна для сдвижной системы Книжка NEW выполняют в следующих размерах:
Стандартные размеры полотен: ширина - 600, 700, 800, 900 мм; высота - 2000 мм.
Возможно изготовление полотен с нестандартной высотой в пределах от 1900 до 2300 мм с шагом 10 мм.
Другие размеры полотен по ширине и высоте не выпускаются.
Совместимые коллекции
Original
Модели 04,07 без алюминиевого торца из коллекции Original могут быть использованы на сдвижной системе книжка.
Стандартные размеры:
Ширина: 600, 700, 800, 900, модель 04 700, 800, 900мм
Высота: 2000 мм
Нестандартные размеры:
1900-2300мм шаг 10 мм
Варианты облицовок
- 87 Вулкано, кортекс
- 28 Пепельный шелк
- 93 Кедр, кортекс
- 86 Дуб омбре, кортекс
- 89 Дуб каменный, кортекс
- 149 Haute, кортекс
- 145 Hipster, кортекс
- 140 Портопало, кортекс
- 143 Байдар, кортекс
- 17 Белый клен, кортекс
- 78 Белый лак
- 50 Ваниль, кортекс
- 06 Венге, шпон
- 81 Выбеленный дуб, шпон
- 49 Джерси, кортекс
- 26 Лен, кортекс
- 74 Опал лак глянцевый, матовый
- 88 Орех, шпон
- 57 Серый шелк
- 146 Силенцио, кортекс
- 04 Тёмный дуб, шпон
- 141 Тироль, кортекс
- 23 Тополь, кортекс
- 142 Тукулан, кортекс
- 90 Белый шелк
- 147 Элегия, кортекс
- 48 Юта, кортекс
- 35 Ясень белый, структурированная эмаль
- 36 Ясень чёрный, структурированная эмаль
- 150 Шамони, кортекс
- 151 Альгамбра, кортекс
- 152 Аллеманда, кортекс
- 153 Tweed, кортекс
- 154 Stockholm, кортекс
- 331 Грифельный шелк
- 332 Светло-серый шелк
- 333 Пепельно-розовый шелк
- 301 Ясень серый, структурированная эмаль
- 300 Ясень светло-серый, структурированная эмаль
Варианты стекол
- Бронза зеркальная (ЗБС)
- Tриплекс зеркальный(ЗС)
- Зеркальное (ЗГС)
- Триплекс зеркало (ЗЗС)
- Прозрачная бронза (БПС)
- Прозрачное зеркальное (ПЗС)
- Прозрачное (ПС)
- Черное (ЧС)
Достоинства
- дверь-книжка устанавливается в стандартный проем, имеет те же размеры полотна, что и обычная дверь;
- специальный изящный механизм вмонтирован в верхний торец дверного полотна и верхнюю перекладину дверного короба, дверь-книжка выглядит также изящно, как и распашная дверь;
- дверь поставляется полностью готовой к установке, со всеми необходимыми пазами, выполненными на производстве на высокоточном оборудовании с программным управлением, полностью укомплектованной;
- дверь-книжка изготавливается только с моноблоком, который снабжен уплотнителем обеспечивающий бесшумное закрывание и звукоизоляцию;
- стык между полотнами снабжен специальным уплотнителем, который в закрытом состоянии обеспечивает звукоизоляцию и воздухонепроницаемость, как у обычной двери;
- дверь-книжка комплектуется стильной качественной итальянской фурнитурой и магнитным замком AGB, а ручку и завертку вы можете установить такую же как и на других дверях;
- для двустворчатой двери второстепенная часть снабжена ригельным фиксатором, который фиксируется в верхнюю часть короба.
Комплектация
- две створки дверного полотна, с необходимой зарезкой под фурнитуру, замок, ручки, защелки, уплотнителя, ригель (для двустворчатой двери);
- комплект дверного короба (только моноблок) с установленным уплотнителем, с пазами под фурнитуру, установленным профилем направляющей в верхней перекладине;
- крепления дверного короба (моноблок);
- ригельный замок AGB (Италия);
- поводок и крепления к нему.
Для оформления проема глубиной более 100 мм дополнительно необходимо заказать доборныеые панели и доборный наличник.
Таблица соответствия размеров дверных блоков и проемов
(приведены округленные размеры конструкций).Только моноблок!
Размер полотна, ширина/высота А1/А2, мм | Размер дверного блока, ширина/высота B1/B2, мм | Рекомендуемый размер проема, ширина max/высота max, С1/С2, мм* | Внешний размер моноблока с лицевой стороны, ширина/высота D1/D2, мм |
---|---|---|---|
600x1900 | 670x1958 | 700x1980 | 770x2005 |
700х1900 | 770х1958 | 800х1980 | 870х2005 |
800х1900 | 870х1958 | 900х1980 | 970х2005 |
900х1900 | 970х1958 | 1000х1980 | 1070х2005 |
- | |||
600x2000 | 670x2058 | 700x2080 | 770x2105 |
700x2000 | 770x2058 | 800x2080 | 870x2105 |
800x2000 | 870x2058 | 900x2080 | 970x2105 |
900x2000 | 970x2058 | 1000x2080 | 1070x2105 |
- | |||
600x2100 | 670x2158 | 700x2180 | 770x2205 |
700x2100 | 770x2158 | 800x2180 | 870x2205 |
800x2100 | 870x2158 | 900x2180 | 970x2205 |
900x2100 | 970x2158 | 1000x2180 | 1070x2205 |
- | |||
600х2200 | 670х2258 | 700х2280 | 770х2305 |
700х2200 | 770х2258 | 800х2280 | 870х2305 |
800х2200 | 870х2258 | 900х2280 | 970х2305 |
900х2200 | 970х2258 | 1000х2280 | 1070х2305 |
- | |||
600х2300 | 670х2358 | 700х2380 | 770х2405 |
700х2300 | 770х2358 | 800х2380 | 870х2405 |
800х2300 | 870х2358 | 900х2380 | 970х2405 |
900х2300 | 970х2358 | 1000х2380 | 1070х2405 |
- | |||
600+600х1900 | 1275х1958 | 1305х1980 | 1375х2005 |
700+700х1900 | 1475х1958 | 1505х1980 | 1575х2005 |
800+800х1900 | 1675х1958 | 1705х1980 | 1775х2005 |
900+900х1900 | 1875х1958 | 1905х1980 | 1975х2005 |
- | |||
600+600х2000 | 1275х2058 | 1305х2080 | 1375х2105 |
700+700х2000 | 1475х2058 | 1505х2080 | 1575х2105 |
800+800х2000 | 1675х2058 | 1705х2080 | 1775х2105 |
900+900х2000 | 1875х2058 | 1905х2080 | 1975х2105 |
- | |||
600+600х2100 | 1275х2158 | 1305х2180 | 1375х2205 |
700+700х2100 | 1475х2158 | 1505х2180 | 1575х2205 |
800+800х2100 | 1675х2158 | 1705х2180 | 1775х2205 |
900+900х2100 | 1875х2158 | 1905х2180 | 1975х2205 |
- | |||
600+600х2200 | 1275х2258 | 1305х2280 | 1375х2305 |
700+700х2200 | 1475х2258 | 1505х2280 | 1575х2305 |
800+800х2200 | 1675х2258 | 1705х2280 | 1775х2305 |
900+900х2200 | 1875х2258 | 1905х2280 | 1975х2305 |
- | |||
600+600х2300 | 1275х2358 | 1305х2380 | 1375х2405 |
700+700х2300 | 1475х2358 | 1505х2380 | 1575х2405 |
800+800х2300 | 1675х2358 | 1705х2380 | 1775х2405 |
900+900х2300 | 1875х2358 | 1905х2380 | 1975х2405 |
* - допуск: возможно увеличение проема по ширине до 40 мм, по высоте до 30 мм, при монтаже использовать прокладки или фальш-короб.
