Дизайнер SOFIA LAB
Двери, оснащенные системой Compack от Sofia, складываются при открывании плавно и бесшумно, ведь мы знаем, что спокойная и тихая атмосфера в доме - бесценно. Технически выверенный поворотно-сдвижной механизм разработан для того, чтобы дверь не скрадывала полезное пространство.
Sofia не закупает системы у массовых поставщиков, а разрабатывает их вместе с производителями систем в Европе доводя до идеального технического и эстетического состояния. Система Sofia Compack 180 и Compack 90 запатентованы и выпускаются в Европе по штампам и матрицам Sofia.
Совместимые коллекции
Сдвижная система Sofia Compack может использоваться с коллекцией дверей Original:
Модели 02,03,04,07 без алюминиевого торца.
Стандартные размеры
Высота: 2000 мм, 2100 мм
Ширина: 600, 700, 800, 900 мм
Нестандартные размеры
Высота: 1900-1990, 2010-2090,2110-2300 мм. Шаг 10мм
Ширина: 400*, 500*
*Шириной 400/500 может быть только одна створка в двустворчатой неравнопольной системе.
*Ширина 400/500 используется только для дверей Original модель 07
Сдвижная система Compack может быть использована с дверьми из коллекции Bridge:
Модели 74ССС, 74ФФФ
Стандартные размеры:
Ширина: 600, 700, 800, 900
Высота: 2000 мм, 2100 мм
Нестандартные размеры:
1900-1950, 2050, 2150-2300 мм. Шаг 50 мм
Конструкция

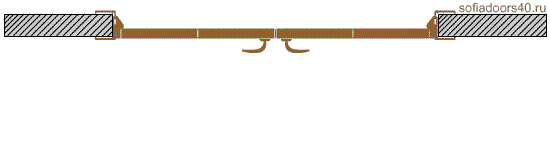

Двустворчатая 180

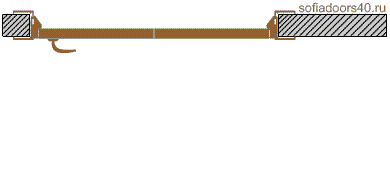

Одностворчатая 180
Размеры
Полотна для системы Compack выполняют в следующих размерах: Стандартные размеры полотен: ширина - 600, 700, 800, 900 мм; высота – 2000 мм.
Возможно изготовление полотен нестандартной высоты в пределах от 1900 до 2300 мм с шагом 10мм.
Другие размеры полотен по ширине и высоте не выпускаются.
Размер продукта Ширина / Высота | Размер дверного блока Ширина / Высота | Рекомендуемый размер проёма. Ширина max / Высота max |
Внешний размер дверного короба с наличником. Ширина / Высота |
|||
Короб НП ЭКТ | Моноблок | |||||
Одностворчатая дверь | ||||||
600х1900 | 670х1940 | 700х1960 | 770х1990 | 808х2008 | 770х1990 | |
700х1900 | 770х1940 | 800х1960 | 870х1990 | 908х2008 | 870х1990 | |
800х1900 | 870х1940 | 900х1960 | 970х1990 | 1008х2008 | 970х1990 | |
900х1900 | 970х1940 | 1000х1960 | 1070х1990 | 1108х2008 | 1070х1990 | |
600х2000 | 670х2040 | 700х2060 | 770х2090 | 808х2108 | 770х2090 | |
700х2000 | 770х2040 | 800х2060 | 870х2090 | 908х2108 | 870х2090 | |
800х2000 | 870х2040 | 900х2060 | 970х2090 | 1008х2108 | 970х2090 | |
900х2000 | 970х2040 | 1000х2060 | 1070х2090 | 1108х2108 | 1070х2090 | |
600х2100 | 670х2140 | 700х2160 | 770х2190 | 808х2208 | 770х2190 | |
700х2100 | 770х2140 | 800х2160 | 870х2190 | 908х2208 | 870х2190 | |
800х2100 | 870х2140 | 900х2160 | 970х2190 | 1008х2208 | 970х2190 | |
900х2100 | 970х2140 | 1000х2160 | 1070х2190 | 1108х2208 | 1070х2190 | |
600х2200 | 670х2240 | 700х2260 | 770х2290 | 808х2308 | 770х2290 | |
700х2200 | 770х2240 | 800х2260 | 870х2290 | 908х2308 | 870х2290 | |
800х2200 | 870х2240 | 900х2260 | 970х2290 | 1008х2308 | 970х2290 | |
900х2200 | 970х2240 | 1000х2260 | 1070х2290 | 1108х2308 | 1070х2290 | |
600х2300 | 670х2340 | 700х2360 | 770х2390 | 808х2408 | 770х2390 | |
700х2300 | 770х2340 | 800х2360 | 870х2390 | 908х2408 | 870х2390 | |
800х2300 | 870х2340 | 900х2360 | 970х2390 | 1008х2408 | 970х2390 | |
900х2300 | 970х2340 | 1000х2360 | 1070х2390 | 1108х2408 | 1070х2390 | |
Двустворчатая дверь | ||||||
600+600х1900 | 1275х1940 | 1305х1960 | 1374х1990 | 1410х2008 | 1374х1990 | |
700+700х1900 | 1475х1940 | 1505х1960 | 1574х1990 | 1610х2008 | 1574х1990 | |
800+800х1900 | 1675х1940 | 1705х1960 | 1774х1990 | 1810х2008 | 1774х1990 | |
900+900х1900 | 1875х1940 | 1905х1960 | 1974х1990 | 2010х2008 | 1974х1990 | |
600+600х2000 | 1275х2040 | 1305х2060 | 1374х2090 | 1410х2108 | 1374х2090 | |
700+700х2000 | 1475х2040 | 1505х2060 | 1574х2090 | 1610х2108 | 1574х2090 | |
800+800х2000 | 1675х2040 | 1705х2060 | 1774х2090 | 1810х2108 | 1774х2090 | |
900+900х2000 | 1875х2040 | 1905х2060 | 1974х2090 | 2010х2108 | 1974х2090 | |
600+600х2100 | 1275х2140 | 1305х2160 | 1374х2190 | 1410х2208 | 1374х2190 | |
700+700х2100 | 1475х2140 | 1505х2160 | 1574х2190 | 1610х2208 | 1574х2190 | |
800+800х2100 | 1675х2140 | 1705х2160 | 1774х2190 | 1810х2208 | 1774х2190 | |
900+900х2100 | 1875х2140 | 1905х2160 | 1974х2190 | 2010х2208 | 1974х2190 | |
600+600х2200 | 1275х2240 | 1305х2260 | 1374х2290 | 1410х2308 | 1374х2290 | |
700+700х2200 | 1475х2240 | 1505х2260 | 1574х2290 | 1610х2308 | 1574х2290 | |
800+800х2200 | 1675х2240 | 1705х2260 | 1774х2290 | 1810х2308 | 1774х2290 | |
900+900х2200 | 1875х2240 | 1905х2260 | 1974х2290 | 2010х2308 | 1974х2290 | |
600+600х2200 | 1275х2340 | 1305х2360 | 1374х2390 | 1410х2408 | 1374х2390 | |
700+700х2300 | 1475х2340 | 1505х2360 | 1574х2390 | 1610х2408 | 1574х2390 | |
800+800х2300 | 1675х2340 | 1705х2360 | 1774х2390 | 1810х2408 | 1774х2390 | |
900+900х2300 | 1875х2340 | 1905х2360 | 1774х2390 |
2010х2408 |
1974х2390 |
Комплектация
- Двухкомпонентное полотно (полотно разделено на 2 одинаковых части) из выбранной коллекции дверей Sofia.
- Комплект специальной фурнитуры черного цвета + средняя петля в цвете хром или латунь.
- Ручка c полукольцом на выбор в 3-х цветах: Хром матовый/глянцевый или латунь.
- Короб на выбор: короб новый / моноблок / короб круглый.
- Замок магнитный STV на выбор в 2-х цветах: хром матовый, латунь глянцевая.
- Уплотнитель между полотнами.
Система Compack комплектуется только коллекциями дверей Sofia.
Поворотно-сдвижные двери Compack легко складываются, а затем либо совершают вращательное движение и занимают место вдоль стены, либо фиксируются под углом 90° к ней. На практике финальное положение створки зависит от выбранного механизма. Для Compack 180 характерен первый из описанных способов складывания, для версии 90 – второй. Сами межкомнатные двери конструктивно могут быть как одно-, так и двустворчатыми (равнопольными). Выбирайте подходящий вариант исходя из параметров проема и собственных предпочтений. Эстетичности двери ничто не помешает: бесшумный раздвижной механизм надежно скрыт.
